Sistema de válvulas de cierre rápido
Sistema integral de seguridad para el corte instantáneo de líneas de fluidos
Seguridad inmediata para líneas críticas
El sistema de cierre rápido de FJ está diseñado para garantizar el corte instantáneo de líneas de fluidos inflamables en situaciones de emergencia, como incendios o fugas. Se trata de un sistema de seguridad pasiva crítico, especialmente en aplicaciones navales e industriales donde la fiabilidad y la capacidad de respuesta no admiten margen de error.
FJ fabrica el sistema completo de cierre rápido, integrando válvulas, accionamiento remoto, armarios de control e ingeniería asociada. Esta integración bajo un único fabricante garantiza coherencia técnica, trazabilidad de todos los componentes y un control total sobre el rendimiento del conjunto.
Las válvulas se instalan directamente en líneas de combustible, aceites u otros fluidos o a la salida de tanques, mientras que el sistema de accionamiento se sitúa en zona segura. Desde ese punto protegido es posible ejecutar el cierre inmediato de las líneas afectadas, minimizando riesgos y evitando la propagación de la emergencia.
Los sistemas de cierre rápido, como elementos de seguridad pasiva críticos en los sectores naval e industrial, deben garantizar su funcionamiento con total fiabilidad en caso de emergencia.
En FJ ofrecemos sistemas de altas prestaciones, diseñados para los entornos más exigentes, fabricados con materiales de alta calidad y con una trazabilidad total de sus componentes y procesos productivos.
Arquitectura del sistema
El sistema se compone de dos elementos principales: las válvulas de cierre rápido de nuestra marca Saval y el sistema de accionamiento remoto.
Las válvulas incorporan un disparador que permite tanto el accionamiento local mediante palanca manual como el accionamiento remoto a través de un sistema hidráulico, neumático o electroneumático. Esta versatilidad permite adaptar el sistema a los requisitos específicos de cada proyecto.
El sistema completo incluye:- Ingeniería y diseño adaptados a la información de proyecto
- Válvulas de cierre rápido y unidades de impulso Saval
- Fabricación de paneles y armarios de accionamiento
- Documentación técnica y soporte durante el ciclo de vida
Las válvulas se instalan en líneas de líquido inflamable o a la salida de tanques, mientras que el panel de accionamiento se ubica en una zona segura, permitiendo el disparo remoto inmediato.
Como fabricante, FJ no suministra únicamente componentes aislados, sino un sistema integral diseñado para operar de forma coordinada y fiable en condiciones exigentes.
Garantizando coherencia técnica, trazabilidad y máxima fiabilidad operativa.
Tipos de accionamiento
Accionamiento Hidráulico Remoto

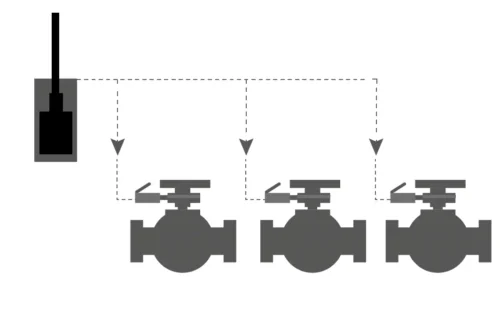

El sistema hidráulico utiliza unidades de impulso que desplazan un volumen fijo de fluido incompresible (aceite hidráulico) al accionar una palanca. Este desplazamiento activa simultáneamente los disparadores de las válvulas conectadas, produciendo su cierre inmediato.
Unidades de impulso
FJ ofrece unidades de impulso de una, dos y hasta tres palancas montadas sobre un mismo bastidor metálico. Estas unidades de impulso, al igual que las válvulas, son fabricadas por FJ bajo nuestra línea de negocio Saval.
Características
- Volumen de impulso: 56 cm3
- Presión de disparo de la unidad de impulso: 4,5-5 bar
- Capacidad de actuación para:
- 4 válvulas SAVAL GI: DN15 a DN100
- 2 válvulas SAVAL GI: DN125 a DN150
- La interconexión se realiza mediante tubería Ø8x1 mm
- Aceite recomendado: ISO VG32
Armario de
unidades de impulso
Las unidades de impulso hidráulicas pueden suministrarse instaladas dentro de un armario metálico. De este modo quedan protegidas frente a la suciedad del ambiente o posibles manipulaciones externas.
Estos armarios se suministran ya preparados para su instalación en destino, incluyendo las conexiones a proceso necesarias.
De forma estándar, FJ suministra armarios para hasta cinco unidades de impulso, existiendo opciones a medida según necesidades del proyecto.
Accionamiento Neumático Remoto

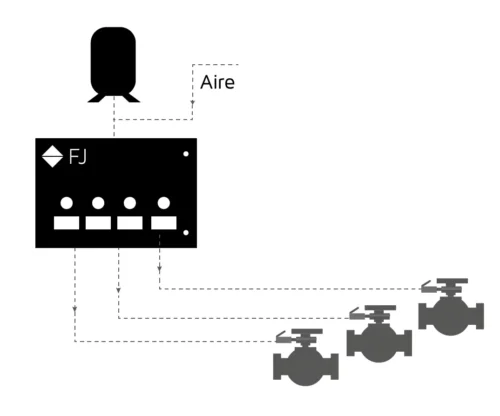

El sistema de accionamiento neumático está basado en la aplicación de presión de aire sobre el émbolo de las válvulas, lo cual acciona el disparador y provoca el corte instantáneo de la línea.
La principal ventaja del sistema neumático es que permite el cierre de un número ilimitado de válvulas desde un único armario.
Características
De manera estándar, FJ ofrece armarios de hasta 8 accionamientos, lo que permite accionar hasta 8 líneas de válvulas de forma independiente.
El sistema de accionamiento neumático se compone, en su forma más básica, de un armario de control con todos los elementos de accionamiento en su interior. De forma habitual, los armarios se complementan con un acumulador de aire, que añade capacidad de disparo al sistema.
Componenetes
ARMARIO DE ACCIONAMIENTO
Nuestros armarios han sido diseñados para incluir los diferentes elementos necesarios para el cierre remoto de las válvulas.
- Filtro regulador para asegurar un aire de calidad óptima y una presión constante de accionamiento. De forma estándar, la presión de trabajo para estos equipos es de 6-8 bar.
- Pulsadores para el disparo de las válvulas, cada pulsador podrá actuar remotamente tantas válvulas como sea necesario, según el diseño del sistema.
-
Identificación de las líneas, cada línea de válvulas o pulsador se identifica de forma individual, según la información de diseño.
Esto permite cerrar únicamente las válvulas necesarias, manteniendo operativos servicios no afectados por la emergencia.
ACUMULADOR DE AIRE
FJ dimensiona el acumulador para cada caso específico, estudiando el numero de válvulas a accionar y la distancia a recorrer desde el panel hasta la válvula.
El acumulador está diseñado para ejecutar un mínimo de dos accionamientos de emergencia en caso de que el suministro de aire comprimido principal se pierda.
En casos excepcionales, el acumulador puede ser instalado en el interior del armario de accionamiento.
De manera estándar, FJ ofrece acumuladores de 5, 10, 15, 20, 25 y 50 L. Para algunas aplicaciones especiales, existen acumuladores de mayores dimensiones. También existe la posibilidad de suministrar acumuladores con prestigiosas certificaciones LR, DNV, BV.
Accionamiento Electroneumático Remoto

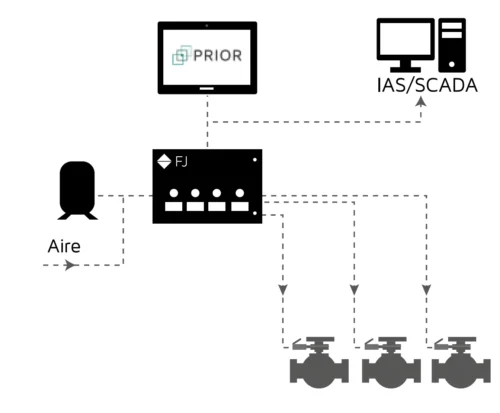

El sistema de accionamiento electroneumático mantiene la funcionalidad del accionamiento neumático, pero añade componentes eléctricos para ampliar las capacidades de control remoto y conectividad.
Estos equipos incluyen electroválvulas en paralelo con los pulsadores manuales, lo que permite efectuar el cierre de las válvulas desde otros sistemas o desde botoneras de control.
Incluido en el Equipo
- Armario de accionamiento
- Filtros y elementos para el control de aire
- Accionamientos manuales
- Electroválvulas para accionamiento remoto
Características Opcionales en el Equipo
- Indicación luminosa del estado de las válvulas
- Botoneras para el control remoto
- PLC con Sistema de Control PRIOR | VAL
- Conexión a otros sistemas (IAS, SCADA, etc.)
- Pantallas de control
- Alimentación de emergencia
- Bateria de emergencia
- Detectores de rotura de línea
- Indicaciones sonoras
- Refrigeración del armario
- Acumulador de aire
- Presostato
Componenetes
Indicación Luminosa
Para poder visualizar la posición de las válvulas (abierta/cerrada) desde el armario de accionamiento, se pueden incluir pilotos luminosos conectados a los finales de carrera. Los pilotos se instalan en la parte frontal del armario o, de forma excepcional, en paneles separados.
Además, pueden incorporarse indicaciones opcionales para las diferentes alarmas del sistema (baja presión, fallos en alimentación, etc).
Botoneras de Accionamiento Remoto
El uso de electroválvulas en el armario de accionamiento de FJ permite que las válvulas de cierre rápido puedan ser accionadas de forma remota desde botoneras, situadas en otro punto de la instalación.
El tamaño y número de botoneras puede diseñarse para cada proyecto en particular.
Sistema de Control PRIOR
El armario de accionamiento electroneumático de FJ puede incluir un PLC e incorporar el sistema de control PRIOR, desarrollado por FJ.
Añadir PRIOR al sistema de cierre rápido permite monitorizar el sistema en pantallas de control o conectarse a otros sistemas superiores (como un IAS o un SCADA) mediante bus de campo, entre otras opciones.
De este modo podrían visualizarse las alarmas, ver el estado de todas las válvulas y accionarlas remotamente.
Alimentación de Emergencia
El sistema electroneumático de FJ puede incluir una alimentación de emergencia además de la principal que lo mantiene operativo aunque la alimentación principal se pierda. Esto permite mantener las botoneras, equipos de control y otros elementos en funcionamiento.
Bateria de Emergencia
El sistema admite incluir módulos de batería, lo que permite mantener el funcionamiento temporal de los elementos de control cuando se pierden las alimentaciones principal y secundaria.
Detectores de Rotura de Linea
Si se emplean botoneras de control, se pueden añadir sistemas de detección de rotura de hilo, que permiten detectar fallos en la conexión y poder mantenerlas operativas en todo momento. En caso de fallo en el cableado, el sistema emite una alarma visual/sonora o un aviso a un sistema superior (IAS/SCADA).
Indicaciones Sonoras
Pueden incorporarse indicaciones sonoras al armario de accionamiento de FJ. De este modo, cuando se genere una alarma que imposibilita el cierre de emergencia, como una caída de presión en el sistema, se emitirá un aviso sonoro.
Refrigeración del Armario
Si se prevé que el sistema pueda estar sometido a altas temperaturas, se puede incluir un medio de refrigeración forzada, como un ventilador o un refrigerador Vortex.
Válvulas de cierre rápido Saval
El sistema integra válvulas de cierre rápido SAVAL, fabricadas por FJ y diseñadas para ofrecer máxima durabilidad y fiabilidad.
Incorporan asiento metal-metal, lo que mejora su resistencia y reduce el riesgo de degradación prematura. Están diseñadas bajo estándares de Lloyd’s Register y disponibles en configuración de paso recto o paso angular, en diámetros nominales de DN15 a DN150 y presiones nominales PN10 y PN16.
Las válvulas pueden equiparse opcionalmente con final de carrera electromecánico de 24VDC para indicación de posición.
Todos los materiales y procesos productivos están sujetos a trazabilidad completa, asegurando el control de calidad y la disponibilidad de información técnica durante todo el ciclo de vida del sistema.
Soporte Logístico Integrado
FJ acompaña cada sistema de cierre rápido con paquetes de documentación técnica, logística y de mantenimiento.
La documentación básica incluye esquemas, modelos 2D, certificados de conformidad y manuales de usuario. De forma opcional pueden suministrarse modelos 3D, certificados 3.1 de las válvulas SAVAL, certificación por sociedad de clasificación, certificados de pruebas, manuales de mantenimiento y listado de repuestos recomendados.
Todos los componentes del sistema son identificados y etiquetados conforme a la información de proyecto, lo que facilita su localización y evita actuaciones innecesarias en caso de emergencia.
Las válvulas y equipos fabricados por FJ incorporan marca de trazabilidad que almacena información completa del proceso productivo, permitiendo ofrecer soporte técnico eficaz y continuidad operativa a largo plazo.
